coffret grand serveur informatique 18U a 25U ibm lenovo x-series hp proliant dell poweredge reseaux mural brassage 3 compartiments encombrement reduit

Le coffret 3 compartiments est conçu pour les petites et moyennes entreprises.

Il peut contenir des serveurs d'une profondeur de 800 mm, les accès réseau (ADSL, Box...), ainsi que les panneaux de distribution RJ45 et autres accessoires rackables 19" d'ou un gain de place considérable

Son faible encombrement permet son installation dans les petits locaux techniques, placards, vestiaires...

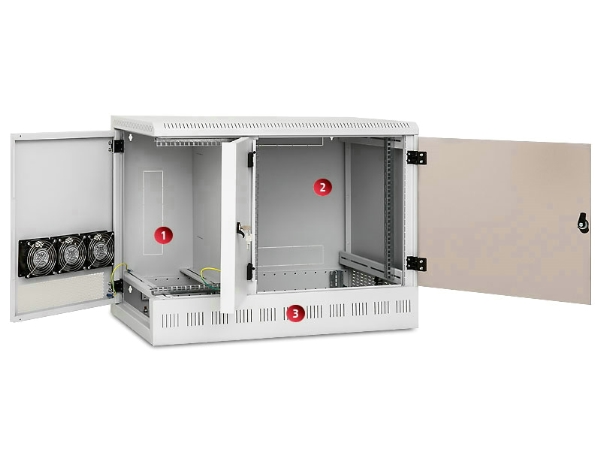

Le compartiment 1 : d'une capacité de 6U sur 19 pouces de large et d'une profondeur de 470 mm accueille le plus souvent les accès réseau (modem ADSL, Box, Routeur...) et les alimentations électriques. Les éléments sont montés verticalement sur des rails réglables en profondeur.

Le compartiment 2 : d'une capacité de 12U sur 19 pouces de large et d'une profondeur de 470 mm est prévu pour recevoir les panneaux de brassage et les switches pour une capacité pouvant aller jusqu'à 48 postes de travail à raison de 2 prises par poste. Le matériel actif comme les switches trouvera également sa place dans ce compartiment. Les éléments y sont fixés horizontalement sur des rails réglables en profondeur.

Le compartiment 3 : occupe toute la partie basse du coffret. Sa capacité est de 2 à 7U sur 19 pouces de large. Il est conçu pour accueillir un ou plusieurs serveurs de 800 mm maximum. La porte de ce compartiment est ajourée afin de faciliter le refroidissement du serveur.

Prédécoupes pour passages de câbles dans le haut et le bas du coffret, sur la face arrière et entre les différents compartiments. 3 emplacements pour ventilateurs (en option).

Ce coffret accepte tous les serveurs longs du type : Supermicro SuperServer, HP Proliant, IBM X-Series, Cisco UCS, Lenovo Think Server, Dell PowerEdge, Intel Server System, et tous les autres serveurs rackables

Voir la liste des serveurs compatibles en cliquant ici.

Référence	Cap.	Hauteur	Largeur	Prof.	Poids
CT3P2UGM	2U	700mm	900mm	540mm	39Kg
CT3P3UGM	3U	745mm	900mm	540mm	41.5Kg
CT3P4UGM	4U	790mm	900mm	540mm	43.5Kg
CT3P5UGM	5U	835mm	900mm	540mm	45.5Kg
CT3P6UGM	6U	880mm	900mm	540mm	47.5Kg
CT3P7UGM	7U	925mm	900mm	540mm	50Kg

le coffret compact accepte tous les serveurs longs du type : HP Proliant, IBM X-Series, Lenovo Think Server, Supermicro SuperServer, Dell PowerEdge, Intel Server System, Cisco UCS, et tous les autres serveurs rackables. Attention toutefois à vérifier la hauteur de vos serveurs.

Quelques références de serveurs pouvant être montés dans nos baies (liste non exhaustive)

Lenovo ThinkServer RS140, RD350, RD450, RD550, RD650

Lenovo ThinkServer System x3650 M5, x3550 M5, x3250 M5, x3750 M4, x3530 M4, x3630 M4

HP Proliant DL580, DL180, DL560, DL60, DL80, DL120, DL160, DL380, DL360, DL320, DL385p, DL360p, DL380p

Dell PowerEdge R220, R320, R415, R420, R430, R515, R520, R530, R630, R715, R730, R730xd, R815, R820, R910, R920, R930, R805, R210, R610

IBM System x3650 M5, x3550 M5, x3250 M5, x3750 M4, x3530 M4, x3630 M4

Intel Server System  R1208WT2GS, R1208WTTGS, R1304WT2GS, R1304WTTGS, R2208WT2YS, R1208RPOSHOR, R1304RPOSHBN, R1304RPMSHOR, R1208RPMSHOR, R1304RPSSFBN, R1208JP4GS, R1304JP4GS, R1304JP4OC, R1208JP4OC, R1304GZ4GS9, R1304SP4SHOC, R1304EP2SHFN, R1208BB4GS9, R1208BB4DC, R1304BB4GS9, R1304BB4DC, R1304GL4DS9, R1304BTLSHBNR, R1304BTSSFANR, R1304BTLSFANR, R1304GZ4GC, R1208GZ4GC, R1208GL4DS, R2224WTTYS, R2312WTTYS, R2208WTTYC1, R2208WTTYS, R2208WT2YS, R2308WTTYS, R2304LH2HKC, R2208LT2HKC4, R2308GZ4GS9, R2312GZ4GS9, R2208GZ4GS9, R2312GZ4GC4, R2224GZ4GC4, R2312GL4GS, R2208GL4GS, R2308GL4GS, R2216GZ4GC, R2208GZ4GC, R2308GZ4GC, R2312IP4LHPC, R2308IP4LHPC

Cisco UCS C460, C260, C220, C420, C24, C22, C3160, C200, C210, C250

Supermicro SuperServer 1028U, 1028UX, 6018U, 1028TR, 6018TR, 1028R, 6018R, 1028GQ, 1028GR, 1027R, 1027TR, 6017TR, 6017R, 1027GR, 1027B, 6017B, 1018D, 1018GR, 5018GR, 1018R, 5018R, 5018D, 1017R, 5017R, 1017GR, 5017GR, 1026GT, 6016GT, 6016XT, 6016T, 1026TT, 6016TT, 1026T, 6016T, 6015TW, 1025TW, 1025TC, 6015TC, 1025C, 6015C, 6015A, 6015T, 6015B, 6015X, 6015P, 6015B, 6015V, 5018A, 5017A, 5015A, 5017P, 5017C, 1016T, 5016T, 5016TI, 1016I, 5016I, 5015TB, 5015B, 1015B, 5015B, 5015M, 8017R, 8016B, 8015C, 8014T, 6014P, 6014H, 6014V, 6014A, 6014L, 6013P, 6013A, 6012P, 6013L, 6013E, 6012L, 5015P, 5015M, 5014C, 5013C, 5013G, 5012B, 2028U, 6028U, 6028R, 2028GR,2028R, 6028TR, 2028TR, 6028TP, 2028TP, 6027R, 6027AX, 2027R, 2027GR, 2027PR, 6027PR, 2027TR, 6027TR, 2028UT, 2027B, 6027B, 5028R, 5027R, 6026TT, 2026TT, 2026T, 6026T, 2015TA, 6025W, 6025C, 6025B, 6024H, 6023P, 6022P, 6022C, 6022CB, 6023L, 6022L, 2016Ti, 5026Ti, 5026T, 5025B, 5025M, 2048U, 8028B, 8027R, 8026B, 8025C, 5025M, 6038R, 6037R, 5038MA, 5038ML, 5037MR, 6037B, 5037MC, 6036T, 6035B, 6034H, 6033P, F618R2, F628R3, F618R3, F628R2, 6048R, 7048R,4028GR, 7048A, 7048GR, 5048R, F617R2, F617R3, F627R3, F627R2, F627G3, F627G2, F617H6, F647G2, 7047AX, 4027GR, 7047GR, 7047R, 7047A, 6047R, 6046T, 7046A, 7046GT, 7046T, 7045W, 7045A, 7045B, 7044H, 7044A, 7043A, 7043P, 7043M, 7042P, 7042M, 7043L, 7042S, F517H6, 5046A, 8048B, 4048B, 8047R, 4047R, 8046B, 8045C, 8044T, 5086B
